ジュン - 25/1/22(水) 18:38 - |
1979年式 R100RSのリアマスターシリンダーについてお伺いしたいことがあります。
先日、走行中にリアブレーキが効かなくなり、確認したところリアのマスターシリンダーからオイルが漏れていました。現在、オーバーホールを進めています。部品が揃ったので組み付けを始めようとしたのですが、ピストンの固定リングの向きが分からず困っています。
もしご存じの方がいらっしゃいましたら、ぜひ教えていただけると助かります。
先日、走行中にリアブレーキが効かなくなり、確認したところリアのマスターシリンダーからオイルが漏れていました。現在、オーバーホールを進めています。部品が揃ったので組み付けを始めようとしたのですが、ピストンの固定リングの向きが分からず困っています。
もしご存じの方がいらっしゃいましたら、ぜひ教えていただけると助かります。
|
ＯＴＴＯ - 25/1/22(水) 20:51 - |
▼ジュンさん：
画像５１７３／５１７４が正解のように見えます。
画像５１７３／５１７４が正解のように見えます。
|
ジュン - 25/1/22(水) 21:34 - |
▼ＯＴＴＯさん：
早速のご返事ありがとうございます。
説明書にも詳細説明なく困っておりました。
ありがとうございます。
早速のご返事ありがとうございます。
説明書にも詳細説明なく困っておりました。
ありがとうございます。
|
青ちゃん（管理人）
- 25/1/23(木) 15:15 -
|
ジュンさん

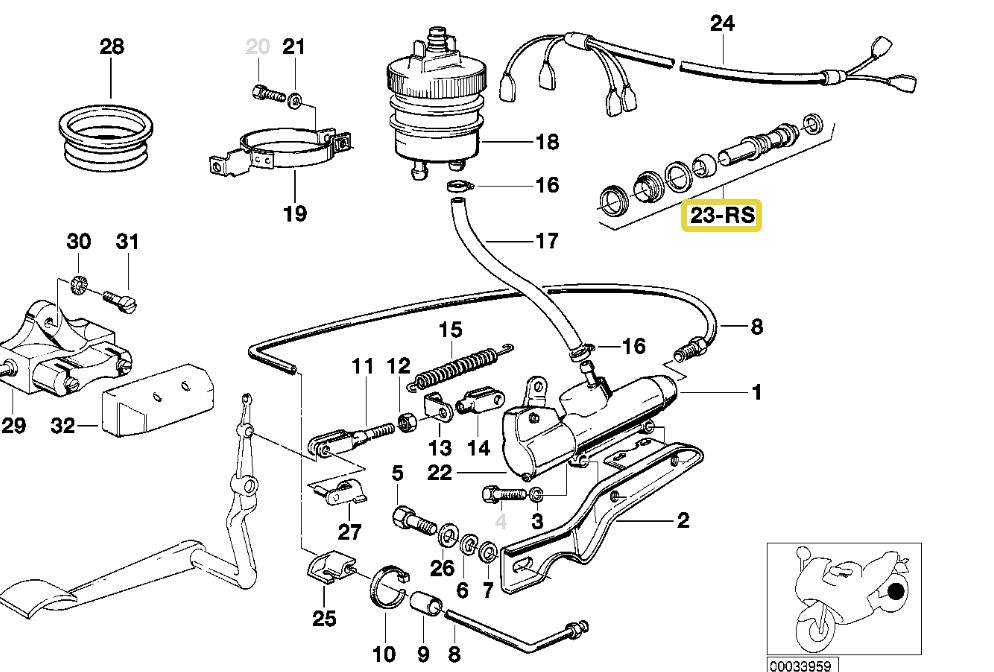

今日は、このHPのトップにLINKしているパーツリストご存じでしょうか？
例えば
https://www.realoem.com/bmw/enUS/showparts?id=0395-USA-12-1979-2474-BMW-R_100_RS&diagId=34_0615
今日は、このHPのトップにLINKしているパーツリストご存じでしょうか？
例えば
https://www.realoem.com/bmw/enUS/showparts?id=0395-USA-12-1979-2474-BMW-R_100_RS&diagId=34_0615
|
ジュン
- 25/1/23(木) 17:23 -
|
▼青ちゃんさん：
こんにちは。LINKに掲載されているパーツリストは存じ上げませんでした。
本でパーツリストを確認したのですが、画像が小さく、向きまで確認することができませんでした。
しかし、LINKのパーツリストでは拡大できるため、向きまでしっかり確認できました。
今後、ぜひ活用させていただきます。
ありがとうございます。
こんにちは。LINKに掲載されているパーツリストは存じ上げませんでした。
本でパーツリストを確認したのですが、画像が小さく、向きまで確認することができませんでした。
しかし、LINKのパーツリストでは拡大できるため、向きまでしっかり確認できました。
今後、ぜひ活用させていただきます。
ありがとうございます。
|
青ちゃん（管理人）
- 25/1/23(木) 17:53 -
|
▼ジュンさん：
>今後、ぜひ活用させていただきます。
とても便利なサイトですよね。
車体番号でも検索できたはずです。
>今後、ぜひ活用させていただきます。
とても便利なサイトですよね。
車体番号でも検索できたはずです。
|
ＯＴＴＯ - 25/1/23(木) 18:35 - |
▼ジュンさん：
投稿された画像では確認しずらいのですが
元々、リングはプレスで作られた片側が絞られた形状のもので
凸型ラバーシールに被せてセットするものでした。
逆向きには取り付けられない構造でした。
したがって説明書にも向きに関する記述がないものと考えます。
投稿された画像では確認しずらいのですが
元々、リングはプレスで作られた片側が絞られた形状のもので
凸型ラバーシールに被せてセットするものでした。
逆向きには取り付けられない構造でした。
したがって説明書にも向きに関する記述がないものと考えます。
|
ジュン - 25/1/25(土) 11:31 - |
無事に組み上がりました。
ご回答いただいた皆様、ありがとうございました。
これから車体に取り付ける予定ですが、またいろいろとお伺いすることがあるかもしれません。
その際は、どうぞよろしくお願いいたします。
ご回答いただいた皆様、ありがとうございました。
これから車体に取り付ける予定ですが、またいろいろとお伺いすることがあるかもしれません。
その際は、どうぞよろしくお願いいたします。
