デロルトPHMの取り付け
 青ちゃん  - 02/10/22(火) 21:54 -

引用なし
パスワード

[添付]〜添付ファイル〜
・名前 : dero.JPG
・サイズ : 33.7KB
   デロルトを購入したいと思ってる方に参考にんればと思いツリー形式で書き込んで見たいと思います。(忙しいのでぼちぼちと)
 今回はボクサーエンジンに取り付けるインテークの形状について説明します。
インテーク(キャブ側の出口)の形状には私の知る限りでは2種類あります。
一つ目はドカ、やR90Sに使われているタイプで、インテークマニホールド(インマニ)を挟み込むタイプ。
二つ目は、モトグッチ用やBINGの様な一般的なゴムスリーブで固定するタイプがあります。

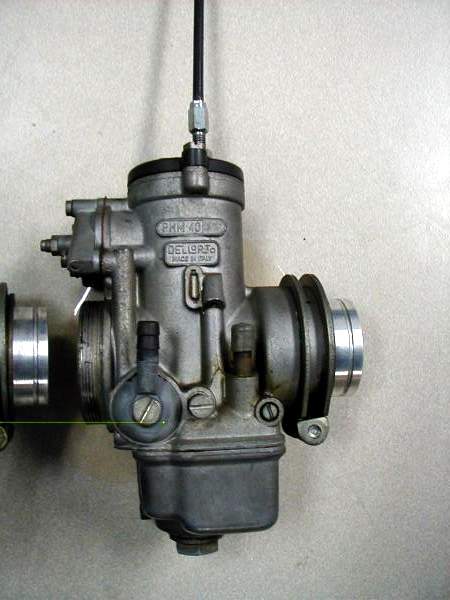

最初の写真は一つ目の挟み込むタイプですが、あれって思う方もいると思いますが、これはモノサスの32mmのインテークに合わせたショップオリジナルのインテークアダプターがついてます。杉並のFさんで数年前に扱っていたと思います(神戸ライダースクラブでも同じものを扱っていました)。
つまり、このタイプはBINGと同様ゴムスリーブで取り付けが可能です。


添付画像
【dero.JPG : 33.7KB】
