BOSCHスターターリレーのテスト
 HAL  - 14/1/19(日) 0:35 -
引用なし
パスワード
   先日はオイルフィルターカバーの件でお世話になりありがとうございました。

その後もいろいろとトラブル続きなのですが、
今度はセルが回らなくなりました。

リレーはカチっといってうんともすんともいいません。

バッテリーも怪しく、スターターリレーも怪しかったので
それらを新品に交換したのですがダメでした。

となるとセルモーターかなと思い、本日外してみたのですが、
BOSCHセル単体でのチェック方法がイマイチわからずご存知の方いらっしゃったら
ご教授頂ければと投稿しました。

以下のサイトを参考にしてみましたがうんともすんともいいません。

blogs.yahoo.co.jp/thedeco01/10177277.html

上記サイトはBOSCHではないですが、基本は同じかと思いますので…

1.プラスを写真とおなじように接続
2.マイナスをアース
3.プラスを繋いだ端子とコネクタをショート
　→BOSCHは写真と異なりコネクタは向かって裏にあります

これでチェックできますかね…？

パチパチっと火花はあがりますが、モーターは反応なしです。

分解してざっと確認はしましたが、ブラシはまだまだ残ってました。

よろしくお願いします！
Re:BOSCHスターターリレーのテスト
 HAL  - 14/1/19(日) 0:44 -
引用なし
パスワード
   すみません、またサブジェクト間違えました

セルモーターのテスト

です…。
Re:セルのテスト
 ひげ爺  - 14/1/19(日) 8:07 -
引用なし
パスワード
   ▼HALさん：
>リレーはカチっといってうんともすんともいいません。
>1.プラスを写真とおなじように接続
>2.マイナスをアース
>3.プラスを繋いだ端子とコネクタをショート
>　→BOSCHは写真と異なりコネクタは向かって裏にあります

１）プラスを繋いだ端子とコネクタをショートした時にマグネットがＯＮになってマグネットの出側（セルの端子）に電圧が掛かってるか？
ギアが飛び出して電圧が掛からない場合、接点不良のようです。
＊マグネットの分解は、マグネットの線を半田で外し、マイナスビスを外せば接点が確認できます。

２）セル単品（マグネットの出側から直接）で電源を掛けて回るか？

確認してみてください。
因みに、ボッシュのセルって壊れる・・・・？
Re:セルのテスト
 HAL  - 14/1/19(日) 15:24 -
引用なし
パスワード
   ▼ひげ爺さん：

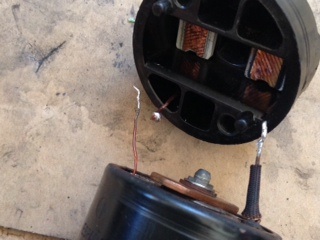

マグネット単体でチェックすると動いたり動かなかったりしたので
ふたをはずそうと思ってグリグリしてしまいました。

で、あえなくマグネットの線を一本切断してしまいました。

添付の有様です。

これはもうアウトですよね…。


>▼HALさん：
>>リレーはカチっといってうんともすんともいいません。
>>1.プラスを写真とおなじように接続
>>2.マイナスをアース
>>3.プラスを繋いだ端子とコネクタをショート
>>　→BOSCHは写真と異なりコネクタは向かって裏にあります
>
>１）プラスを繋いだ端子とコネクタをショートした時にマグネットがＯＮになってマグネットの出側（セルの端子）に電圧が掛かってるか？
>ギアが飛び出して電圧が掛からない場合、接点不良のようです。
>＊マグネットの分解は、マグネットの線を半田で外し、マイナスビスを外せば接点が確認できます。
>
>２）セル単品（マグネットの出側から直接）で電源を掛けて回るか？
>
>確認してみてください。
>因みに、ボッシュのセルって壊れる・・・・？
Re:セルのテスト
 HAL  - 14/1/19(日) 15:25 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： image.jpg
・サイズ ： 29.2KB
   ▼HALさん：
>▼ひげ爺さん：
>
>マグネット単体でチェックすると動いたり動かなかったりしたので
>ふたをはずそうと思ってグリグリしてしまいました。
>
>で、あえなくマグネットの線を一本切断してしまいました。
>
>添付の有様です。
>
>これはもうアウトですよね…。
>
>
>>▼HALさん：
>>>リレーはカチっといってうんともすんともいいません。
>>>1.プラスを写真とおなじように接続
>>>2.マイナスをアース
>>>3.プラスを繋いだ端子とコネクタをショート
>>>　→BOSCHは写真と異なりコネクタは向かって裏にあります
>>
>>１）プラスを繋いだ端子とコネクタをショートした時にマグネットがＯＮになってマグネットの出側（セルの端子）に電圧が掛かってるか？
>>ギアが飛び出して電圧が掛からない場合、接点不良のようです。
>>＊マグネットの分解は、マグネットの線を半田で外し、マイナスビスを外せば接点が確認できます。
>>
>>２）セル単品（マグネットの出側から直接）で電源を掛けて回るか？
>>
>>確認してみてください。
>>因みに、ボッシュのセルって壊れる・・・・？
Re:セルのテスト
 ひげ爺  - 14/1/19(日) 17:41 -
引用なし
パスワード
   ▼HALさん：

>マグネット単体でチェックすると動いたり動かなかったりしたので
>ふたをはずそうと思ってグリグリしてしまいました。
>で、あえなくマグネットの線を一本切断してしまいました。

切れた配線を他の線で繋げばＯＫかと？
処で、単品で分解する前に確認しました？
Re:セルのテスト
 HAL  - 14/1/19(日) 21:50 -
引用なし
パスワード
   ▼ひげ爺さん：

ありがとうございます。

マグネットを単品にする前にチェックしたときは
うんともすんといわず。

単品にしていろいろやっていたら、ときどき「カチ」っと
動きました。なので分解して清掃でもすればよいかなと思い蓋をあけようと
思ったのですが、配線のことをしらなかったのでぐりぐりしていたので
たぶん、それで切れてしまったのかなと。

モーターのコイルから延長？しているような線が左右に２本ずつ出ておりまして
それの一方の一本が切れたようです…。

根元のほうから切断したようなので、繋げるのは難しそうです。
マグネット自体はかしめてあってコイルまではばらせませんでした…。

ヤフオクで安いBOSHEのセルを買って、ニコイチするか、
それともこちらでも何度か話題になっているEnDuraLastにするか…。


>▼HALさん：
>
>>マグネット単体でチェックすると動いたり動かなかったりしたので
>>ふたをはずそうと思ってグリグリしてしまいました。
>>で、あえなくマグネットの線を一本切断してしまいました。
>
>切れた配線を他の線で繋げばＯＫかと？
>処で、単品で分解する前に確認しました？
Re:セルのテスト
 ひげ爺  - 14/1/20(月) 7:39 -
引用なし
パスワード
   ▼HALさん：
>根元のほうから切断したようなので、繋げるのは難しそうです。
>マグネット自体はかしめてあってコイルまではばらせませんでした…。
残念でした！
>ヤフオクで安いBOSHEのセルを買って、ニコイチするか、
>それともこちらでも何度か話題になっているEnDuraLastにするか…。
EnDuraLastを購入して初めにパテ埋めすれば剥離は無くなるかも。
Re:セルのテスト
 HAL  - 14/1/20(月) 21:19 -
引用なし
パスワード
   ▼ひげ爺さん：

アドバイスありがとうございました！

そもそもほとんど乗らないのでバッテリーも弱り気味、
そんな感じですのでBOCHEのセルだと厳しいなとも思っていました。

良い機会ですので、EnDuraLastにしようかなと。

今、ヤフオクにもでてますが、剥離の問題も接着剤ではなくビス止めなので
ないというようなことも書いてありますね…。

出費が痛いですがw
